MagnTek·新品 | 适用于变频器和储能的新一代电流检测芯片-MT9523

发布时间: 2022.09.16
发布者: MagnTek
浏览量: 11477

MT9523芯片是MagnTek最新推出的新一代电流检测芯片,是完全集成化设计的基于霍尔效应的隔离式线性电流传感器芯片。

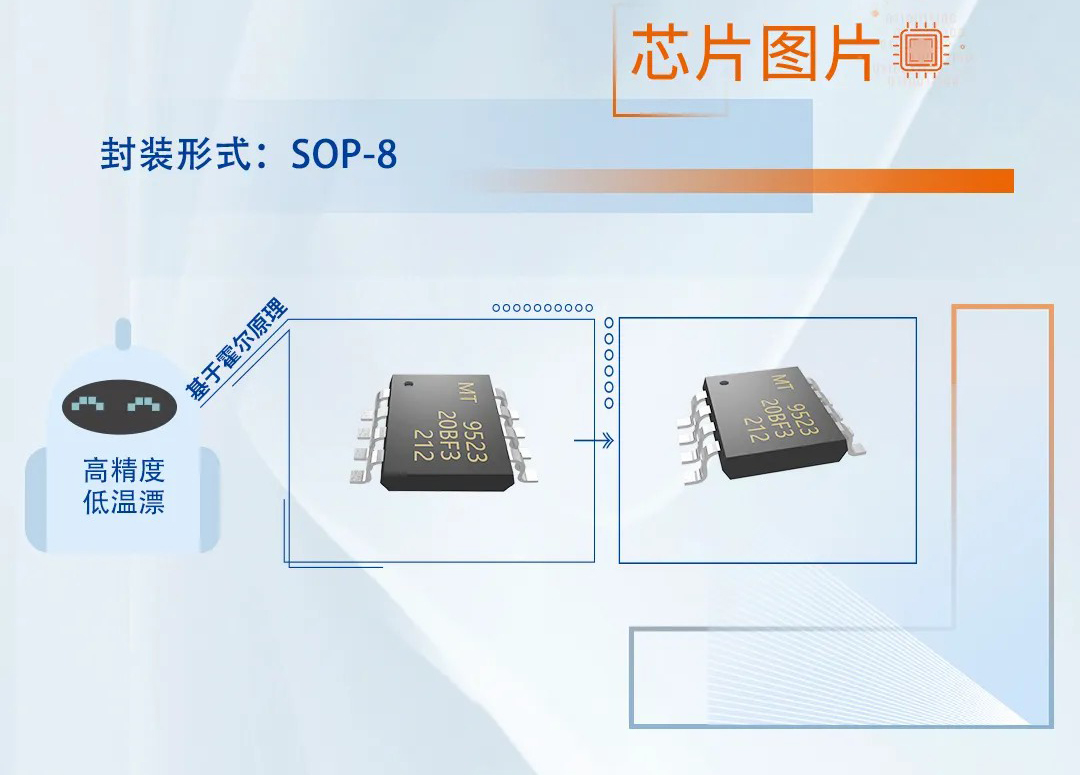

封装形式




产品介绍


MT9523由一个精密的,低漂移的线性霍尔电路以及内置的低插入电阻的电流导体组成,流经此低电阻电流导体路径的外加电流会产生一个磁场,芯片将其转换位成与输入电流成比例的电压信号输出,为了有效抑制外部共模磁场,设计中使用差分电流检测技术,从而改善了在磁噪声环境中的精度,通过优化次信噪比来提升芯片的精度。基于BCD工艺的低漂移,斩波稳定的霍尔芯片可提供精确的比例电压,该电压在制造时也会被精确校准。导电路径的内部电阻典型值位1mΩ,可实现低耗能。导电路径的端子和信号线电气隔离,满足高端电流检测应用中使用,从而无需使用其他昂贵的隔离技术。


应用电路


1、客户可选择:3.3V和5V两种电源版本

2、客户可选择:固定输出模式和比例输出模式两种输出模式

以上两种任意搭配





产品特点


》测量范围0A~±50A

》供电电压3.3V/5V

》绝缘耐压2500vrms

》响应时间<2.2us

》高速带宽250KHz

》非线性度<±0.3%

》准确度<±1.5%

》电流侧输入电阻1.0mΩ

》芯片自带参考端输出

》双霍尔盘设计,共模磁场抑制能力


选型指南
